Les semelles filantes constituent l’un des systèmes de fondations superficielles les plus répandus en construction, nécessitant une expertise technique approfondie en géotechnique et calculs de structures pour leur conception et dimensionnement optimal. Ces éléments porteurs linéaires, qui transmettent les charges des murs au sol de fondation, requièrent une analyse précise des interactions sol-structure et une maîtrise des méthodes de calcul réglementaires. Face à cette problématique d’ingénierie des fondations, l’intervention d’un expert bâtiment indépendant s’avère indispensable pour établir un diagnostic géotechnique fiable, dimensionner ces fondations selon les règles de l’art et valider leur conformité technique.
Définition et principe des semelles filantes

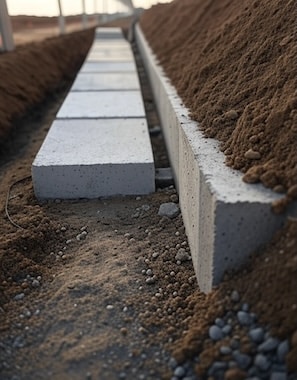

Les semelles filantes sont des fondations superficielles continues en béton armé, de développement linéaire important, conçues pour reprendre et transmettre au sol les charges provenant des murs porteurs. Leur géométrie allongée permet une répartition uniforme des contraintes sur le terrain de fondation.
Caractéristiques géométriques
Les semelles filantes présentent des proportions spécifiques :
- Longueur développée : correspondant au linéaire des murs porteurs
- Largeur variable : fonction de la contrainte admissible du sol
- Hauteur optimisée : selon les efforts de flexion
- Encastrement : profondeur hors gel et portance
Fonction porteuse et répartition
Le rôle technique des semelles filantes comprend :
- Collecte des charges : réception des efforts provenant des murs
- Répartition optimale : diffusion uniforme sur le sol
- Liaison avec superstructure : continuité structurelle
- Adaptation aux déformations : souplesse relative
- Résistance aux sous-pressions : stabilité en présence d’eau
Domaines d’application et configurations
Types de constructions concernées
Les semelles filantes trouvent leur application dans :
Bâtiments à murs porteurs
- Maisons individuelles : construction traditionnelle maçonnée
- Bâtiments collectifs : immeubles en maçonnerie
- Constructions industrielles : halls à murs porteurs
- Ouvrages de soutènement : murs de clôture, terrasses
Systèmes constructifs adaptés
- Maçonnerie de briques, blocs béton
- Voiles en béton armé coulé en place
- Éléments préfabriqués linéaires
- Structures mixtes béton-maçonnerie
Conditions géotechniques favorables
Les semelles filantes conviennent pour :
- Sols homogènes : caractéristiques uniformes
- Portance suffisante : contrainte admissible > 0,1 MPa
- Déformabilité modérée : tassements acceptables
- Stabilité géologique : absence de mouvements
L’expertise indépendante : conception géotechnique spécialisée
Pourquoi une expertise fondations est-elle nécessaire ?
Les semelles filantes nécessitent une expertise en géotechnique et fondations pour garantir leur dimensionnement optimal et leur pérennité. L’intervention d’un expert bâtiment indépendant apporte une expertise technique déterminante :
Conception géotechnique rigoureuse
L’expertise technique permet :
- Analyse des caractéristiques géotechniques du site
- Dimensionnement selon les méthodes réglementaires
- Optimisation économique des sections
- Validation de la stabilité à long terme
Calculs d’ingénierie spécialisés
L’expert indépendant développe :
- Vérifications géotechniques : portance, tassements
- Calculs structurels : résistance, armatures
- Modélisation des interactions : sol-structure
- Analyse de sensibilité : variabilité des paramètres
Compétences techniques spécialisées
L’expertise en semelles filantes requiert :
- Géotechnique : mécanique des sols, fondations
- Calculs béton armé : dimensionnement, ferraillage
- Méthodes réglementaires : Eurocodes, DTU
- Pathologie des fondations : désordres, réparations
Méthodologie de conception et calculs
Données d’entrée et reconnaissance
La conception nécessite une caractérisation complète :
Paramètres géotechniques
- Étude de sol G2 : caractérisation approfondie
- Contrainte admissible : capacité portante du sol
- Angle de frottement : résistance au cisaillement
- Cohésion : résistance à la traction
- Compressibilité : modules de déformation
Charges et sollicitations
- Charges permanentes : poids propre, équipements
- Charges variables : exploitation, climatiques
- Actions accidentelles : vent, séisme
- Combinaisons d’actions : ELS et ELU
Dimensionnement géotechnique
L’expert applique les méthodes de calcul normalisées :
Vérification de la capacité portante
- Formule de Terzaghi : qu = c×Nc + γ×D×Nq + 0,5×γ×B×Nγ
- Facteurs de portance : Nc, Nq, Nγ fonction de φ
- Coefficients correcteurs : forme, inclinaison, profondeur
- Coefficient de sécurité : γR = 2,0 à 3,0
Calcul des tassements
- Tassement élastique immédiat : se = q×B×(1-ν²)/(E×Iw)
- Tassement de consolidation : théorie de Terzaghi
- Tassements différentiels : déformées acceptables
- Évolution dans le temps : fluage secondaire
Dimensionnement structural des semelles
Calculs de résistance
L’expert vérifie les critères structurels :
Vérification au cisaillement
- Contrainte de cisaillement : τu = VEd/(b×d)
- Résistance du béton seul : τRd,c selon fck
- Condition de vérification : τu ≤ τRd,c
- Armatures transversales : si nécessaire
Calcul des armatures longitudinales
- Moment maximum : MEd = q×L²/8 (répartie)
- Section d’armatures : As = MEd/(fyd×z)
- Armatures minimales : As,min = 0,0013×Ac
- Répartition : barres inférieures et supérieures
Dispositions constructives
L’expertise prescrit les détails techniques :
| Paramètre | Valeur minimale | Recommandation | Justification |
|---|---|---|---|
| Largeur B | 20 cm | B ≥ e + 10 cm | Répartition des charges |
| Hauteur h | 15 cm | h ≥ B/4 | Résistance au cisaillement |
| Enrobage | 5 cm | 7 cm (terre) | Protection des armatures |
| Armatures HA | ∅ 10 mm | ∅ 12-16 mm | Maniabilité, résistance |
Pathologies et désordres des semelles filantes
Défauts de conception
L’expertise identifie les erreurs fréquentes :
- Sous-dimensionnement : largeur insuffisante
- Profondeur inadéquate : hors gel non respecté
- Ferraillage déficient : armatures insuffisantes
- Béton de qualité médiocre : résistance réduite
Pathologies structurelles observées
Les désordres caractéristiques comprennent :
Fissuration et rupture
- Fissures longitudinales : effort tranchant excessif
- Fissures transversales : moment fléchissant
- Poinçonnement local : charges concentrées
- Écrasement du béton : compression excessive
Désordres géotechniques
- Tassements différentiels : hétérogénéité du sol
- Poinçonnement du sol : portance insuffisante
- Soulèvement par gel : profondeur inadéquate
- Érosion-affouillement : protection défaillante
Méthodes de reconnaissance et diagnostic
Investigation des fondations existantes
L’expert met en œuvre des techniques spécialisées :
Reconnaissance géométrique
- Sondages à la pelle : géométrie, profondeur
- Géoradar : détection non destructive
- Endoscopie : état interne du béton
- Relevé topographique : altimétrie, tassements
Contrôles de qualité
- Carottages béton : résistance à la compression
- Scléromètre : dureté superficielle
- Ultrasons : homogénéité, fissuration
- Détection d’armatures : positionnement, diamètres
Évaluation de la capacité portante
L’expertise quantifie les performances résiduelles :
- Tests de chargement : essais de plaque
- Calculs de vérification : capacité résiduelle
- Modélisation numérique : comportement sous charges
- Prédiction d’évolution : durée de vie résiduelle
Solutions de renforcement et réparation
Techniques de renforcement
L’expert oriente vers des solutions adaptées :
Élargissement de semelles
- Béton de part et d’autre : augmentation de surface
- Liaisons par goujonnage : continuité structurelle
- Armatures de couture : solidarisation
- Nouveau ferraillage : adaptation aux efforts
Approfondissement
- Reprises en sous-œuvre : technique par plots
- Micropieux de renforcement : report de charges
- Injections de consolidation : amélioration du sol
- Drainage périphérique : protection contre l’eau
Réparation des désordres
Les interventions curatives comprennent :
- Traitement des fissures : injection, calfeutrement
- Renforcement par matériaux composites : fibres carbone
- Protection contre la corrosion : revêtements
- Amélioration du drainage : évacuation des eaux
Évolutions techniques et innovations
Nouveaux matériaux
Les développements concernent :
- Bétons hautes performances : durabilité accrue
- Armatures inoxydables : résistance à la corrosion
- Géosynthétiques : renforcement des interfaces
- Mortiers auto-réparants : maintenance réduite
Méthodes de calcul avancées
L’évolution des techniques inclut :
- Modélisation 3D : interaction sol-structure
- Calculs probabilistes : gestion des incertitudes
- Optimisation multicritère : coût-performance
- Intelligence artificielle : aide à la conception
Expertise semelles filantes : prestations
Périmètre de l’expertise fondations
L’intervention de l’expert bâtiment comprend :
- Diagnostic géotechnique : analyse du sol et des fondations
- Dimensionnement réglementaire : calculs selon Eurocodes
- Vérifications de résistance : capacité portante, stabilité
- Optimisation technique : économie de matériaux
- Spécifications d’exécution : prescriptions techniques
- Rapport d’expertise détaillé : synthèse et recommandations
Prestations exclues du périmètre
L’expert indépendant n’intervient pas pour :
- Réalisation des travaux de fondations
- Fourniture de béton ou matériaux
- Suivi de chantier ou coordination
- Estimation détaillée des coûts d’exécution
Tarification de l’expertise géotechnique
Le coût de l’expertise varie selon :
- Complexité du projet : surface, charges, contraintes
- Études géotechniques : reconnaissance des sols
- Calculs spécialisés : modélisation, vérifications
- Diagnostic de l’existant : investigations, contrôles
Réglementation et normes
Référentiels de calcul
L’expertise s’appuie sur les normes en vigueur :
- NF P94-261 : justification géotechnique – fondations superficielles
- Eurocode 7 : calcul géotechnique
- Eurocode 2 : structures en béton armé
- DTU 13.12 : fondations superficielles
Contrôles et vérifications
Les exigences réglementaires comprennent :
- Mission G2 : étude géotechnique obligatoire
- Contrôle technique : vérification des calculs
- Essais béton : conformité de résistance
- Plans d’exécution : cotation des fondations
Conclusion
Les semelles filantes constituent un système de fondations superficielles essentiel nécessitant une expertise technique approfondie en géotechnique et calculs de structures pour leur conception optimale et leur dimensionnement conforme aux exigences réglementaires. La complexité des interactions sol-structure, la diversité des sollicitations et la nécessité d’une analyse rigoureuse des paramètres géotechniques rendent indispensable l’intervention d’un expert bâtiment indépendant spécialisé en fondations.
Cette expertise géotechnique spécialisée, garantit un dimensionnement rigoureux selon les méthodes réglementaires, une optimisation technique et économique des solutions et la validation de leur pérennité à long terme. L’investissement dans une expertise de qualité constitue ainsi un gage de sécurité et de durabilité pour ces éléments porteurs fondamentaux de la construction.
